Файлы и 3D-модели
Как загрузить модели, G-code и фото в заказ, вернуть прошлую версию файла и посмотреть модель в 3D.
В карточке заказа хранится всё, что прислал клиент и что подготовили вы: модели, G-code, эскизы, PDF. Файлы с одинаковым именем складываются в версии, поэтому старая модель не потеряется. Модели STL, 3MF и OBJ можно покрутить в 3D прямо в CRM и проверить, влезут ли они на стол принтера.
Как загрузить файлы

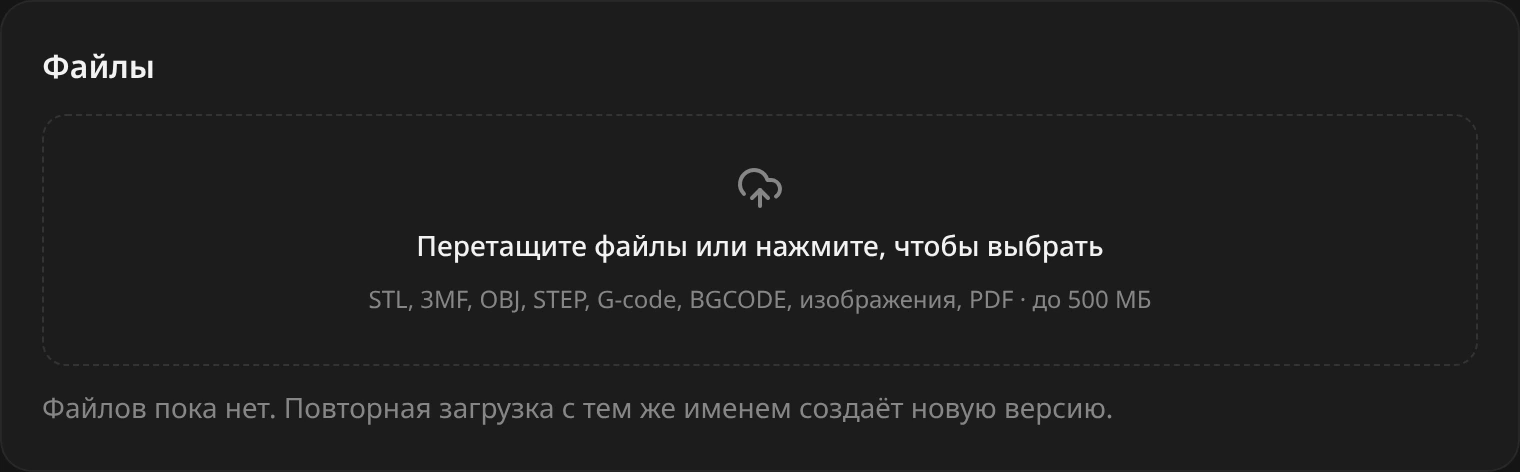

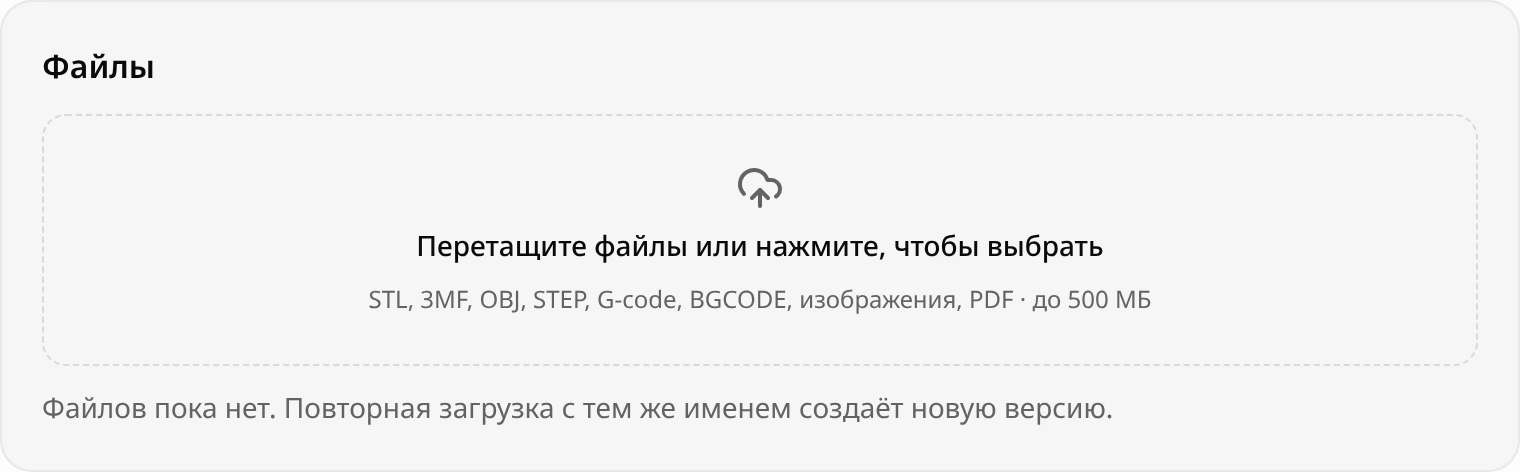

Перетащите файлы
Перетащите один или несколько файлов в пунктирную область. Можно нажать на неё и выбрать файлы на компьютере.
Дождитесь загрузки
Над списком видна полоска прогресса у каждого файла. Когда загрузка закончится, файл появится в списке с типом, размером и временем загрузки.
Какие файлы подходят
| Тип | Расширения |
|---|---|
| 3D-модели | .stl, .3mf, .obj, .step, .stp |
| G-code | .gcode, .bgcode |
| Изображения | .jpg, .jpeg, .png, .webp |
| Документы | .pdf |
Один файл может весить до 500 МБ. Файлы загружаются напрямую в хранилище, большой файл не тормозит работу CRM.
STEP только хранится
Файлы .step и .stp можно загрузить и скачать, но 3D-просмотра для них нет. Чтобы посмотреть модель, сохраните её из CAD в STL или 3MF.
Версии файла
Загрузите файл с тем же именем, что уже есть в заказе. CRM не заменит старый файл, а создаст новую версию. Рядом с именем появится номер версии, например «· v2».
Под файлом есть строка «Предыдущие версии: 1». Нажмите на неё, чтобы увидеть прошлые версии. Каждую можно скачать. Чтобы вернуть старую версию, нажмите «Сделать текущей» рядом с ней.
Если удалить текущую версию кнопкой с корзиной, текущей станет предыдущая.
Проверка модели после загрузки
После загрузки STL CRM сама проверяет модель и пишет под файлом:
- габариты в миллиметрах;
- объём в см³;
- примерный вес в PLA при заполнении 15 %.
Если с моделью что-то не так, ниже появится предупреждение:
- «Сетка незамкнутая»: в модели есть дыры, слайсер может напечатать её с ошибками.
- «Не помещается на стол ни одного принтера»: модель придётся резать на части.
- «Модель меньше 1 мм»: похоже, модель сохранена не в миллиметрах.
Ограничения проверки
Проверка работает для файлов STL до 200 МБ. Файлы 3MF и OBJ не проверяются, но их можно открыть в 3D-просмотре.
Посмотреть модель в 3D
Нажмите на значок куба
Он справа от файлов STL, 3MF и OBJ. Откроется окно с моделью.
Покрутите модель
Вращайте левой кнопкой мыши, перемещайте правой, приближайте колёсиком. Под моделью видны её габариты.
Проверьте стол принтера
В поле «Стол принтера» выберите принтер. CRM нарисует сетку его стола и напишет «Помещается на стол» или «Не помещается на стол». Если в файле 3MF несколько столов, выберите нужный в поле «Стол проекта».
Файлы из каталога
Если в заказе есть изделие из каталога, под блоком «Файлы» появится блок «Файлы из каталога» с моделями этого изделия. Их можно скачать и открыть в 3D, но менять нельзя: файлы изделия правятся в каталоге.
Фотоотчёт
Фото готового изделия загружаются в отдельный блок «Фотоотчёт» под файлами. Как его вести, рассказано в статье Лента заказа.
